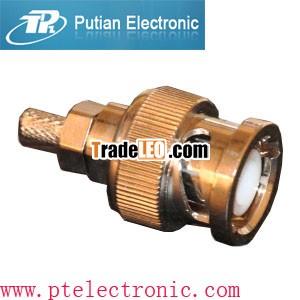

BNCconnectors are miniature units, light in weight and feature a quick disconnect bayonet lock coupling mechanism. one of the most widely used connector interfaces in the industry today, BNC connectors are available in a number of termination styles and accommodate a variety of popular coaxial cables.

Applications: - computer/ LANs; - Instrumentation; - Test and Measurement; - Medical Equipment; - Broadcast (75 ohm)

FEATURES: BNC connectors with a 50 ohm nominal impedance are designed for use in telecommunication, data communication and test and instrumentation equipment. BNC connectors with a 75 ohm nominal impedance are designed for broadcast, video and other applications which require impedance matched performance. Both 50 ohm and 75 ohm BNC connectors are intermateable.

Characteristics

Electrical

 Impedance

50 Ω

Frequency Range

DC to 4 GHz

VSWR ( straight styles)

≤1.30(DC to 4 GHz)

 Mechanical

 Contact Captivation

≥27 N/6.1 lbs

Durability ( Mating Cycles)

500 min.

 Environmental

 Temperature Range

-65°C to +165°C

Thermal Shock

MIL-STD-202, Method 107, Condition B

Vibration

MIL-STD-202, Method 107,
