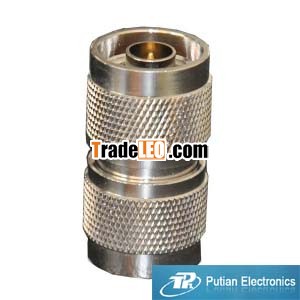

Type N Series RF Coaxial Connectors

The type N connector was developed in the 1940's to satisfy the need for a durable, weatherproof, medium-size RF connector with consistent performance through 11 GHz.

The N series connector has been a staple in RF and Microwave applicationsall over the world. It is suited for a wide range of applications from military and aerospace to wireless LAN's.

Characteristics

Electrical

Impedance

50 Ω

Frequency Range

DC to 6 GHz

VSWR ( straight styles)

Straight connector,  .141":  ≤ 1.29(DC~11Hz)

Straight connector,  RG316:  ≤ 1.21(DC~6GHz)

Right angle connector, .141":  ≤ 1.38(DC~11Hz)

Right angle connector，RG316:  ≤ 1.30(DC~6GHz)

Mechanical

Coupling Nut Torque- Recommended- Proof torque

 0.68 Nm～1.13 Nm / 6.0～10.0 in. lbs1.70 Nm /15.0 in. lbs

Contact Captivation

≥ 28 N/6.3 lbs

Cable Retention Force- cable 5/50-cable 10.5/50-cable 11/50-cable .141

150 N/33.75 lbs (single braid)200 N/48 lbs (double braid)300 N/67.5 lbs400 N/90 lbs270 N/60.75 lbs

Durability

500 min.

Environmental

Temperature Range

-55°C to +155°C

Moisture Resistance

MIL-STD-202 F, Method 106 F

Vibration

IEC-1169-1 Paragraph9.3.3(10-500 Hz;5g)

Thermal Shock

MIL-STD-202, Method 213, Condition I
