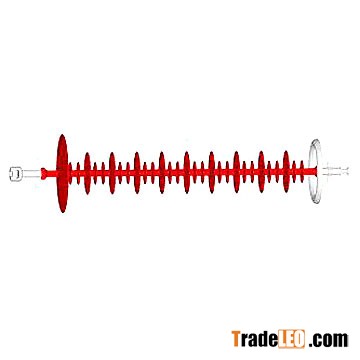

Electromechanical specifications:

1) Rated voltage: 110kV

2) Specified mechanical load (tensile): 100kN

3) Arcing distance 1020mm

4) Creepage distance: 3430mm

5) Secton length: 1240mm

6) Lightning impulse withstand voltage (peak value): 550kV

7) Wet 1 min power-frequency withstand voltage(effective value): 230kV

8) Rountine test load: 50kN

9) Shed diameters (super-large/major/minor/minor): 300 / 162 / 86 / 86mm

10) Designed to be snow/ice proof and bird droppings proof

11) Number of the super-large sheds can vary and the super-large sheds be

positioned according to the requirements of customers

12) From 110 to 750kV with super-large sheds like this are available

13) Approximate net weight (grading ring included): 8.1kg
